CV 10-5

64114.00

Описание

Характеристики

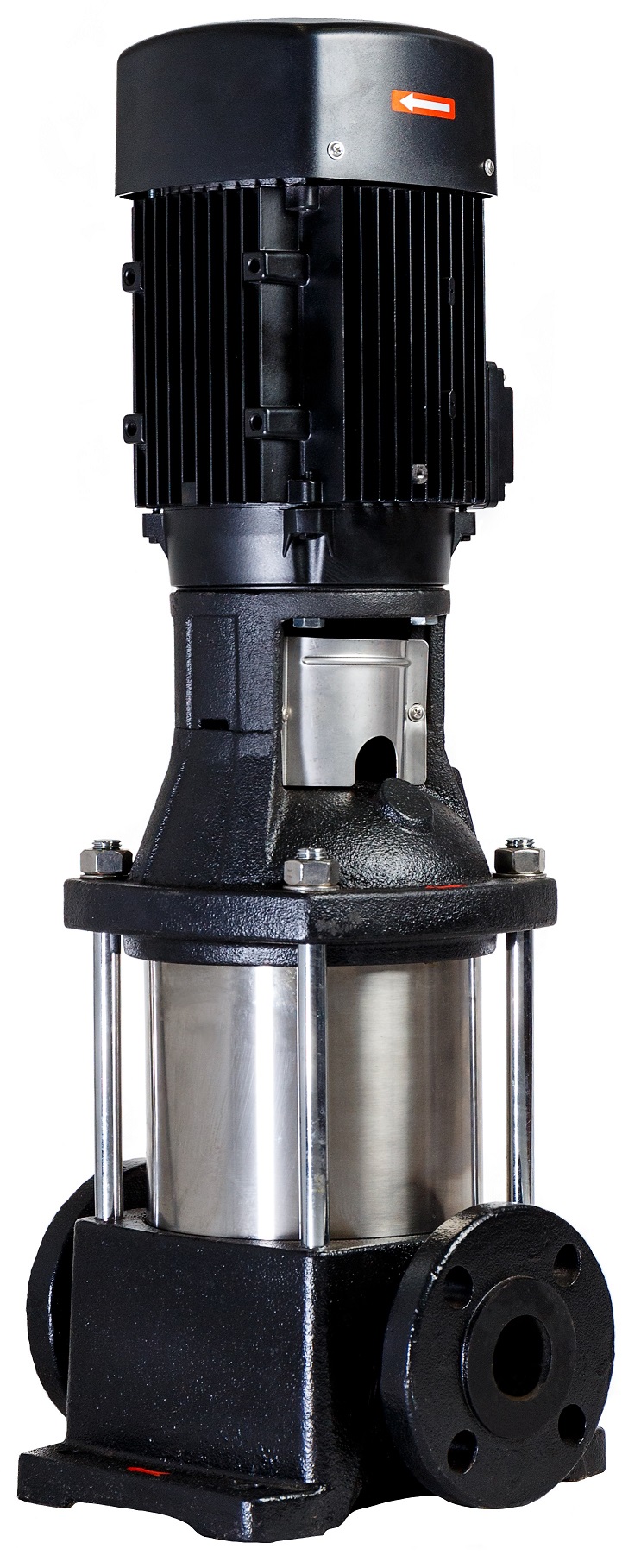

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

● Водоснабжение

Фильтрация и перекачивание воды для станций водоснабжения
Распределение воды из гидроузла
Повышение давления в магистральных трубопроводах
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
Повышение давления в промышленных установках

● Промышленность

Повышение давления:

в системах водоснабжения для технологических целей
в моечных установках и системах очистки
на автомойках
в системах пожаротушения

Перекачивание жидкости:

в системах охлаждения и кондиционирования воздуха
в системах питания котлов и удаления конденсата
в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
в рыбоводстве

Перекачивание:

растворов масел и спиртов
гликолей и охлаждающих жидкостей

● Водоочистка плавательных бассейнов

● Ирригация

Гидромелиорация полей (орошение)
Дождевальные установки
Капельное орошение

Диаграмма характеристик

Таблица характеристик

Модель	Мощность P₂ (кВт)	Q (м³/ч)	2,0	4,0	6,0	8,0	10	12	14
CV 10-1	0,37	H (м)	13	12	11	9,5	8,5	7	6
CV 10-2	0,75		23	22	20	18	16	13	10
CV 10-3	1,1		33	32	31	28	25	21	16
CV 10-4	1,5		43	42	40	37	32	27	20
CV 10-5	2,2		53	51	48	44	39	32	24
CV 10-6	2,2		62	61	58	53	46	38	28
CV 10-7	3,0		73	72	67	61	54	43	32
CV 10-8	3,0		83	81	78	71	62	51	37
CV 10-9	3,0		93	91	87	81	71	59	42
CV 10-10	4,0		104	101	98	91	81	67	47
CV 10-12	4,0		123	121	117	108	95	78	55
CV 10-14	5,5		143	141	136	124	110	90	63
CV 10-16	5,5		163	161	154	143	125	102	71
CV 10-18	7,5		183	179	173	161	144	118	82
CV 10-20	7,5		202	198	191	180	160	133	93
CV 10-22	7,5		222	217	209	198	178	149	106

Конструкция и материалы

№	Описание детали	Материал	EN/DIN	AISI/ASTM
1	Электродвигатель
2	Муфта вала
3	Головная часть насоса	Чугун	EN-JL 1030	ASTM 25B
4	Торцевое уплотнение вала
5	Вал	Нержавеющая сталь	1.4507	AISI 420
6	Напорный канал	Нержавеющая сталь	1.4301	AISI 304
7	Рабочее колесо	Нержавеющая сталь	1.4301	AISI 304
8	Блок рабочих колес	Нержавеющая сталь	1.4301	AISI 304
9	Всасывающий канал	Нержавеющая сталь	1.4301	AISI 304
10	Основание	Чугун	EN-JL 1030	ASTM 25B
11	Щелевое уплотнение	PTFE
12	Цилиндрический кожух	Нержавеющая сталь	1.4301	AISI 304
13	Уплотнение кожуха	EPDM/FKM

Габаритный чертеж

Размеры и масса

Модель	Размер, мм						Масса, кг
Модель	B1	B2	B1+B2	D	D1	D2	Масса, кг
CV 10-1	322	205	527	—	133	102	38
CV 10-2	352	205	557	—	133	102	40
CV 10-3	388	241	629	—	154	111	43
CV 10-4	418	241/293	659/711	—	154	111	50
CV 10-5	456	275/293	731/749	—	177	116	53
CV 10-6	486	275/293	761/779	—	177	116	55
CV 10-7	516	293	809	—	177	116	60
CV 10-8	546	293	839	—	177	116	61
CV 10-9	576	293	869	—	177	116	63
CV 10-10	626	305	931	—	197	148	65
CV 10-12	686	305	991	—	197	148	68
CV 10-14	761	390	1151	300	275	210	98
CV 10-16	821	390	1211	300	275	210	100
CV 10-18	881	390	1271	300	275	210	125
CV 10-20	941	390	1331	300	275	210	128
CV 10-22	1001	390	1391	300	275	210	130
